VISI Analyse/Split

Split 1VISI Analyse/Split ist ein Programmmodul zur Analyse und zur Aufbereitung des Bauteils in verschiedene Konturbereiche, ideal für die Konstruktion komplexer Trennbereiche von Formen und Werkzeugen.

Trennlinien- und Trennflächenmanagement:

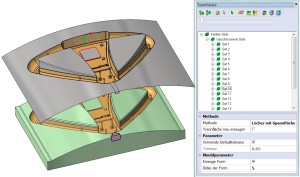

Das Trennlinien-Management beinhaltet ein Benutzerinterface mit besonders einfacher Handhabung. Trennlinien von Bauteilen können  “on the fly” erzeugt und verändert werden, bevor die Trennlinie zur Trennung des Bauteils verwendet wird. Sie ist parametrisch und ermöglicht dem Benutzer mehrere Veränderungen durchzuführen. Die Funktion der Trennflächenerzeugung ist komplett integriert in die Funktionalität der Trennflächenkurve. Basierend auf den Trennungskurven können Trennungsflächensegmente erzeugt werden. An den Kanten, die die Trennungskurven bilden, werden mit zahlreichen Methoden (Extrusion, Offset, tang. Spannfläche, Löcher schließen, usw.) die Tuschierflächen automatisch generiert. Bei einer Änderung der Artikelgeometrie werden die Trennflächen auf Wunsch regeneriert. Um bei der Trennflächenkonstruktion voll flexibel bleiben zu können, ist ein Wechsel in die Standardflächenfunktionen jederzeit möglich.

Bauteilvergleich:

Die Funktion Bauteilvergleich ist Bestandteil des Analyse Moduls. Es erlaubt dem Benutzer, zwei Modelle zu vergleichen und die Unterschiede durch Farben codiert darzustellen. Die abweichenden Faces werden mit verschiedenen Farben, abhängig von der Größe des Abstandes, dargestellt. Der Anwender kann die geänderten Bereiche vom Artikel loslösen und diese dann rasch in die Werkzeugkonstruktion (z.B. Änderung am Formeinsatz) einfließen lassen.

Tangentiale Übergänge:

Dieses Modul erlaubt dem Anwender die Überprüfung der Tangentialbedingungen zwischen Flächen durch Auswahl deren gemeinsamer Kanten.

Split-2Bauteiltrennung:

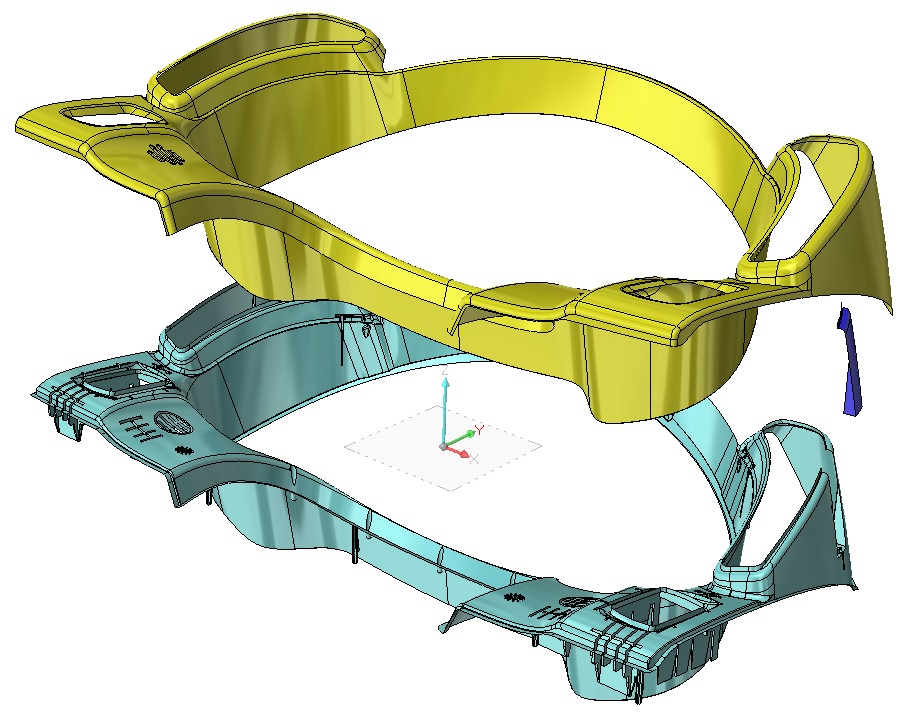

  • Automatische Erkennung von Trennlinien für z.B. Kern, Kavität und Schieberbereichen
  • Automatische Trennung des Modells an der Trennkurve
  • Dynamische 3D Bewegungssimulation
  • Interaktive Trennkurvenerzeugung
  • Weitere Funktionen ermöglichen die Erzeugung von Trennkurven und Trennflächen sowie das automatische Schließen von Löchern in Flächenmodellen.

Split 3Bauteilanalyse:

  • Visualisierung der Winkelverhältnisse
  • Visualisierung von Wandstärkenänderungen
  • Erkennung von Hinterschnitten und vertikalen Flächen
  • Benutzerdefinierbare Winkelbereiche
  • Mehrere Darstellungsarten
